Clínica Médica GN
ARQUITETURA DE ALTA PERFORMANCE: ONDE A TÉCNICA ENCONTRA O BEM-ESTAR
Este projeto entrega um ecossistema completo. Trata-se de um edifício onde a alta complexidade médica, o suporte logístico rigoroso e as demandas do mercado imobiliário coexistem em um design que é, simultaneamente, sofisticado, acessível e altamente funcional.
A proposta reafirma que a arquitetura, quando pautada no rigor normativo e na sensibilidade, é capaz de transcender meros índices urbanísticos.
Localizado em um terreno desafiador, com 10 metros de largura, a alta taxa de aproveitamento foi convertida em pura eficiência espacial.
O resultado final é um programa de necessidades integralmente atendido, no qual a técnica não apenas ocupa o lote, mas traduz conforto e bem-estar para todos que utilizam a clínica.
A arquitetura é, essencialmente, a arte de materializar memórias e facilitar a vida humana. Este projeto é um testemunho silencioso de que a técnica e a sensibilidade podem caminhar de mãos dadas, unindo a precisão das normas de acessibilidade à alma da herança cultural.
Clínica GN - Fachada
Ao olhar para esta fachada de tons terrosos, somos transportados para uma época onde os detalhes importavam. O estilo neoclássico, com suas simetrias e sacadas em ferro, não é apenas um adorno; é uma homenagem à história luso-colonial, uma reverência às raízes que moldaram nossa identidade. É um edifício que não apenas ocupa um espaço na cidade, mas que dialoga com ela, oferecendo beleza a quem passa e conforto a quem entra.
Por trás dessa estética imponente, pulsa um coração tecnológico e funcional. Cada pavimento foi pensado como uma engrenagem de cuidado.
Este projeto não é apenas uma clínica; é um legado de respeito ao passado e compromisso com o futuro, provando que a funcionalidade rígida da saúde pode, sim, ser envolta em beleza e história.
CLÍNICA MÉDICA NO MARANHÃO: Tradição Neoclássica, Herança Luso-Colonial e Materialidade Regional
Este projeto arquitetônico para atendimento clínico e ambulatorial une a sobriedade da arquitetura neoclássica à riqueza histórica e natural do Maranhão. A fachada, marcada pela simetria e elegância das linhas clássicas, estabelece uma presença institucional imponente e harmônica com a paisagem urbana local.
No interior, a proposta se transforma em uma homenagem afetiva à identidade do Estado. A ambientação resgata a influência luso-colonial do século XVIII, integrando elementos icônicos como a azulejaria tradicional e quadros que retratam a beleza única dos Lençóis Maranhenses. A materialidade é reforçada pelo uso generoso da madeira, recurso abundante na região, que traz calor e autenticidade ao mobiliário e detalhes construtivos. O resultado é um espaço que concilia o rigor técnico da área da saúde com o acolhimento de um ambiente que celebra a memória, a cultura e a exuberância dos materiais e paisagens maranhenses.
O PROJETO
O presente projeto arquitetônico refere-se à construção destinada ao funcionamento da Clínica Médica GN, atendimento ambulatorial e diagnóstico, localizada no Maranhão, tendo sido desenvolvido em conformidade com a RDC nº 50/ANVISA e demais normativas sanitárias vigentes.
A edificação compreende uma área de aproximadamente 1.106,44 m², distribuídos no seguinte programa de necessidades:
Térreo 395 m²: recepção, WC feminino, WC masculino , sala financeiro, DML copa funcionarios, wc funcionários, arquivo, guarda temporária de resíduos, consultório oftalmologia com 2 salas anexas para exames complementares, consultório cardiologia, sala para realização exames Ecocardiograna e Eletrocardiograma, sala para teste ergométrico para duas esteiras e dois vestiários, sala para Ultrasson e sala de estabilização, eixo de circulação, escada e elevador.
Primeiro Pavimento 386 m²: Sala de espera com WC feminino e WC masculino, 03 salas multiprofissionais com wc privativo, DML e centro cirúrgico: sala preparo paciente com wc, vestiários para equipe assistencial e médica, copa, sala repouso médico, Central de material e esterilização ( área suja e área limpa) , sala cirúrgica, sala recuperação pós anestésica com wc, farmácia, sala guarda equipamento,eixo de circulação, DML , escada, elevador e espaço de contemplação.
Segundo Pavimento 325,44 m²: Sala espera, Wc , 04 salas multiprofissionais com wc privativo, DML, SAME, almoxarifado, lavanderia ( área limpa e área suja) , eixo de circulação, área técnica e área gerador, reservatório água.
FACHADA
O edifício adota uma linguagem clássica contemporânea, com forte influência neoclássica reinterpretada de forma atual e elegante.
A composição simétrica e as proporções equilibradas estruturam a fachada, com aberturas alinhadas e ritmo harmonioso entre cheios e vazios. O coroamento com platibanda e cornijas marcadas reforça a leitura clássica, enquanto as sacadas com guarda-corpos em ferro trabalhado acrescentam sofisticação e leveza.
A paleta em tons terrosos, combinada com esquadrias escuras, confere uma imagem sóbria e atemporal. A iluminação cênica destaca os eixos verticais e valoriza a textura da fachada. As floreiras integradas às janelas do térreo e a sacada do primeiro pavimento introduzem um elemento natural que suaviza a composição e traz leveza ao conjunto.
O acesso principal se evidencia pela porta monumental ornamentada, enquanto o arco na entrada da clínica introduz um elemento mais orgânico e imponente, criando um ponto focal que suaviza a rigidez das linhas retas e reforça o caráter nobre do conjunto.
O resultado é uma arquitetura elegante e urbana, que dialoga com o entorno sem perder sua identidade marcante.
RECEPÇÃO
Esta recepção foi concebida como um espaço de acolhimento e transição, transformando a espera em um momento de serenidade. No clima do Maranhão, a paleta em tons de areia e off-white vai além da estética: é uma escolha funcional que amplia o ambiente e evoca um frescor imediato, garantindo que o bem-estar e a organização sejam sentidos desde o primeiro contato com a clínica.
Com 70,32 m², o ambiente foi cuidadosamente planejado para garantir fluidez e equilíbrio entre áreas de atendimento, circulação e permanência. A área de espera, generosa e bem distribuída, proporciona conforto aos usuários, respeitando critérios de ergonomia e espaçamento.
A capacidade foi dimensionada para receber entre 25 e 30 pessoas sentadas com conforto, podendo atingir até 35 usuários, mantendo sempre condições adequadas de circulação e segurança.
O resultado é um ambiente que alia funcionalidade e acolhimento, transmitindo tranquilidade, organização e profissionalismo.
WC MASC. e FEM. da RECEPÇÃO
O WC de uso social foi concebido a partir de uma releitura do estilo neocolonial contemporâneo, valorizando a identidade cultural maranhense por meio de uma linguagem atual e sofisticada.
A proposta equilibra a rusticidade dos materiais naturais com a delicadeza ornamental presente nos casarões históricos de São Luís, criando um ambiente que resgata memórias sem abrir mão da contemporaneidade.
EIXO DE CIRCULAÇÃO
UMA IMERSÃO NA IDENTIDADE MARANHENSE
Com 2 metros de largura, o eixo de circulação foi projetado para garantir acessibilidade, conforto visual e fluidez, transformando um espaço de passagem em uma experiência sensorial para o paciente.
A proposta valoriza o regionalismo de forma sofisticada, combinando a textura acolhedora do painel ripado em madeira com a expressividade sugestão de quadros dos Lençóis Maranhenses, que ampliam visualmente o ambiente e trazem leveza através de sua paleta natural.
O piso em porcelanato bege e as paredes neutras reforçam a unidade cromática, garantindo luminosidade e permitindo que os elementos de destaque se sobressaiam. O resultado é um percurso funcional que também comunica identidade, cultura e acolhimento.
ESCADA E ELEVADOR
Integrados ao eixo de circulação, a escada ganha protagonismo ao ser acompanhada por vegetação, que introduz um elemento natural ao percurso, promovendo sensação de bem-estar e suavizando a materialidade do ambiente. A presença do verde cria um ponto de respiro visual, tornando o deslocamento mais agradável e acolhedor.
O elevador, posicionado de forma estratégica, garante acessibilidade plena e reforça o compromisso do projeto com inclusão e conforto, atendendo às normas e às necessidades de todos os usuários.
FINANCEIRO E ARQUIVO
A sala financeira e o arquivo de prontuários foram implantados em área próxima à recepção, visando otimizar os fluxos operacionais da clínica.
A sala financeira é destinada a atendimentos administrativos e foi projetada para garantir privacidade e conforto aos usuários.
O arquivo foi dimensionado para armazenamento organizado de prontuários, permitindo acesso ágil e seguro às informações, atendendo às necessidades funcionais e administrativas da clínica.
A disposição dos ambientes contribui para a eficiência do atendimento e a integração dos setores.
COPA, WC COLABORADORES, DML
A copa, o WC de colaboradores e o DML foram projetados para atender às necessidades operacionais da clínica com eficiência e organização.
Esses ambientes garantem suporte adequado à equipe, promovendo conforto, higiene e funcionalidade no dia a dia, sem interferir na experiência dos pacientes.
GUARDA TEMPORÁRIA DE RESÍDUOS
A área destinada à guarda temporária de resíduos foi implantada externamente, em local de fácil acesso para coleta, garantindo praticidade e segurança operacional.
O espaço foi organizado para o armazenamento adequado de resíduos perfurocortantes, infectantes e comuns, atendendo às normas vigentes.

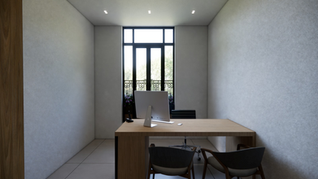

CONSULTÓRIOS
Nos consultórios, a continuidade dos tons claros e da madeira cria uma atmosfera de confiança e escuta. O layout prioriza o fluxo humanizado entre médico e paciente, onde a iluminação técnica, precisa e eficiente, é suavizada por elementos que remetem ao conforto de casa, transformando o ambiente clínico em um espaço de diálogo e cuidado personalizado.
A funcionalidade é absoluta: superfícies de fácil higienização e fluxos otimizados garantem a segurança operacional, enquanto a iluminação indireta e a climatização controlada asseguram que o paciente se sinta em um ambiente seguro, moderno e visualmente leve,
CENTRO DE DIAGNÓSTICO OFTALMOLÓGICO:
Com mais de 50 m² dedicados ao diagnóstico, o centro foi projetado para oferecer precisão, agilidade e um atendimento completo em um único percurso. Conta com consultório com WC privativo e duas salas equipadas com tecnologia de última geração para a realização de exames especializados.
O fluxo integrado permite que o paciente percorra todas as etapas de forma contínua, passando pelo consultório, sala de diagnóstico integrado e sala de exames específicos, sem deslocamentos desnecessários.
A organização dos ambientes garante eficiência operacional, rapidez nos resultados e uma experiência mais confortável e segura ao paciente.
CENTRO DE CARDIOLOGIA E IDIAGNÓSTICO POR IMAGEM .
O setor de Cardiologia foi projetado para oferecer um atendimento completo, com foco na segurança, precisão diagnóstica e fluidez da jornada do paciente.
O layout integra consultório com wc privativo, salas de exames (ECO, ECG e ultrassom) e o centro de ergometria, permitindo a realização de avaliações desde a consulta inicial até exames de maior complexidade em um único fluxo organizado e eficiente.
O centro de ergometria, equipado com duas esteiras, foi dimensionado para garantir conforto e monitoramento seguro, contando ainda com vestiários privativos que asseguram comodidade ao paciente.
Como diferencial, o projeto inclui uma sala de estabilização estrategicamente posicionada, preparada para atendimento imediato em situações de intercorrência, reforçando o compromisso com a segurança e o cuidado integral.
Clínica GN - Térreo
1º PAVIMENTO
Unidade de Cirurgia Ambulatorial de Média Complexidade
O primeiro pavimento foi projetado para abrigar a Unidade de Cirurgia Ambulatorial de Média Complexidade, com ênfase em procedimentos oftalmológicos, tais como cirurgias de catarata e blefaroplastia. A concepção espacial prioriza a segurança do paciente, bem como a racionalização dos fluxos entre as áreas de diagnóstico, preparo e intervenção.
-
Área de Atendimento Multiprofissional
ACESSO, ESPERA E CONTEMPLANÇÃO:
O pavimento é atendido por escada técnica e elevador dimensionado para transporte de macas. A área de espera, com sanitários acessíveis, DML, incorpora um espaço de contemplação, concebido como ambiente de acolhimento e pausa sensorial ao usuário.
SALAS MULTIPROFISSIONAIS:
3 (três) salas com wc privativo, destinados ao atendimento multiprofissional, estrategicamente posicionados antes da barreira técnica do centro cirúrgico.
-
Unidade Cirúrgica Ambulatorial
Dimensionada para procedimentos de pequeno e médio porte com alta rotatividade, garantindo o controle rigoroso de assepsia:
BARREIRA TÉCNICA:
A edificação dispõe de vestiários exclusivos para a equipe médica e assistencial, inseridos em fluxo limpo, assegurando acesso controlado às áreas críticas, atendendo às normas sanitárias vigentes.
SALA CIRÚRGICA:
Projetada com aproximadamente 28,46 m², atendendo aos parâmetros normativos para garantir circulação e segurança assistencial durante os procedimentos.
FLUXO DE PACIENTE:
O paciente dispõe de sala de preparo pré-cirúrgico com sanitário privativo.
ÁREA DE ESCOVAÇÃO:
O paciente dispõe de sala de preparo pré-cirúrgico com sanitário privativo.

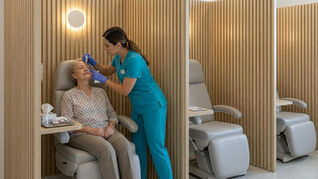

RECUPERAÇÃO PÓS-ANESTÉSICA (RPA):
A recuperação pós-anestésica em poltronas, é uma solução técnica e funcional ideal para cirurgias oftalmológicas de baixa complexidade e rápida rotatividade. Este modelo alia a eficiência operacional exigida pelas normas de saúde ao conforto necessário para o paciente nesse período crítico garantindo conforto e monitoramento adequado.
-
Central de Material e Esterilização (CME)
A unidade possui CME própria, essencial para a autonomia do centro cirúrgico oftalmológico, seguindo o fluxo unidirecional exigido pela RDC 50:
SETORIZAÇÃO:
Áreas distintas de recepção e lavagem (área suja), preparo e montagem (área limpa), e salas armazenamento material esterilizado e rouparia.
-
Apoio Técnico e Logística de Resíduos
ARSENAL, FARMÁCIA:
Sala destinada ao armazenamento de materiais descartáveis e medicamentos de uso imediato (farmácia satélite).
COPA/DESCANSO:
Espaço destinado ao conforto da equipe técnica e médica durante os intervalos. Possui acesso duplo, servindo tanto ao ambiente cirúrgico interno quanto ao corredor serviço, otimizando o suporte logístico.
SALA PARA GUARDA DE EQUIPAMENTOS:
Ambiente destinado ao armazenamento ordenado de equipamentos móveis, mobiliário sobressalente e dispositivos oftalmológicos (como microscópios cirúrgicos portáteis, aparelhos de facoemulsificação ou lasers) quando não estão em uso. Está posicionado estrategicamente próximo à Sala de Cirurgia e à RPA, facilitando o setup cirúrgico e a desocupação da sala operatória.
DML:
Depósitos de Material de Limpeza distintos para a área administrativa e para a área crítica (centro cirúrgico).
ROUPARIA:
A rouparia da Central de Material e do Centro Cirúrgico é projetada como um componente técnico vital para a segurança do paciente e eficiência operacional. O foco central é o rigoroso controle de fluxos, garantindo a barreira sanitária para que o enxoval limpo ou estéril jamais cruze com materiais contaminados, em total conformidade com a RDC-50.
-
Conformidade Normativa
RDC 50/ANVISA: Todas as áreas foram projetadas sob as diretrizes de infraestrutura física de estabelecimentos de saúde, focando em segurança e eficiência.
SEGURANÇA BIOLÓGICA:
A separação rigorosa entre fluxos "sujos" e "limpos" e a presença de vestiários de barreira garantem a integridade das áreas críticas de baixa e média complexidade.
Clínica GN - 1º Pavimento
2º PAVIMENTO
O segundo pavimento foi reorganizado com base nos critérios da RDC nº 50/2002 da ANVISA, priorizando a setorização rígida, a segregação de fluxos e a segurança sanitária. Este pavimento concentra a inteligência administrativa e a infraestrutura crítica da edificação.
-
Zona Administrativa
A Zona Administrativa foi concebida de forma a proporcionar conforto, funcionalidade e privacidade aos usuários. A sala de espera está inserida em ambiente amplo, com ventilação zenital e controle de acesso, garantindo adequada iluminação natural e separação das áreas técnicas.
O setor dispõe de quatro salas multiprofissionais, todas equipadas com sanitários privativos, organizadas de modo a favorecer o atendimento individualizado e voltadas para a fachada do edifício, assegurando iluminação e ventilação naturais.
O SAME (Serviço de Arquivo Médico e Estatística) constitui um ambiente específico, destinado ao armazenamento seguro, organizado e controlado de prontuários e informações clínicas, atendendo às exigências de confidencialidade e preservação de dados.
ALMOXARIFADO:
O almoxarifado funciona como o eixo logístico central da clínica, armazenando insumos essenciais para garantir a operação contínua de todos os setores.
-
Zona Técnica e Infraestrutura Crítica
Setor de acesso restrito, dimensionado para suportar a operação contínua da unidade:
Sistemas de Energia e Climatização: Área técnica dedicada para condensadoras de ar-condicionado, grupo gerador de energia e casa de máquinas do elevador .
Abastecimento: Reservatórios de água dimensionados conforme a demanda da clínica e Almoxarifado central para controle de insumos.
Cobertura e Eficiência Energética
A cobertura foi projetada para máxima eficiência operacional e sanitária. O sistema de sheds foi estrategicamente implementado sobre as áreas de sanitários e sala espera do 2º pavimento, garantindo a exaustão natural do ar e a ventilação permanente necessária para ambientes de saúde. O volume central da cobertura abriga de forma organizada a casa de máquinas e o reservatório de água, facilitando a manutenção e protegendo os sistemas vitais da clínica. Para a iluminação dos corredores e áreas comuns, foram instaladas claraboias que reduzem o uso de luz artificial. Toda a área disponível foi otimizada com placas fotovoltaicas, assegurando uma operação sustentável com geração de energia própria.
-
Setor Operacional e Lavanderia Hospitalar
A lavanderia foi projetada com fluxo linear e unidirecional, eliminando riscos de contaminação cruzada através de barreira física:
ÁREA SUJA:
Recebimento, pesagem e processamento de roupa suja.
BARREIRA SANITÁRIA:
Separação física entre os ambientes.
ÁREA LIMPA:
Processamento, armazenamento de roupa limpa, central de distribuição e área descanso.
VESTIÁRIOS OPERACIONAIS:
Setorizados em "Limpo" e "Sujo", atendendo rigorosamente às normas de biossegurança para os colaboradores.
-
Circulação e Conforto Ambiental
Iluminação Natural: O corredor de acesso que integra as áreas técnica, operacional e administrativa foi projetado com uma claraboia, garantindo iluminação natural, redução do consumo energético e maior bem-estar aos usuários.
HIERARQUIZAÇÃO DE FLUXOS:
As circulações verticais (escada e elevador maca-passageiro) foram posicionadas para evitar o cruzamento entre o transporte de materiais/roupas e o fluxo administrativo.
BIOSSEGURANÇA:
A localização do DML (Depósitos de Material de Limpeza) é estratégica para atender as áreas operacionais sem interferir nas áreas limpas.
RDC 50: Todas as distâncias, larguras de portas e ventilações seguem as exigências da ANVISA para áreas de apoio logístico em estabelecimentos de saúde.
Clínica GN - 2º Pavimento
